Technika · konstrukce · výzbroj

Lehký objekt
vzor 37 A–160

Zesílený železobetonový objekt určený pro boční palbu a vzájemné krytí sousedních pevnůstek.

01 O objektu

Řopík navržený jako součást souvislé obranné linie.

Označení vz. 37 odkazuje na rok zadání výstavby. Písmeno A vyjadřuje boční způsob vedení palby, číslo 160 úhel sevření os střílen. Zesílené provedení přidává přibližně 20 cm ke standardní tloušťce stěn.

Objekty se navzájem kryly palbou a vytvářely několik obranných sledů. Díky nízkému profilu, maskování zeminou a kamenné rovnanině splývaly s okolní krajinou.

02 Technické údaje

73,55 m³objem betonu

120 cmčelní stěna

100 cmstropnice

80 cmboční a týlové stěny

450 kg/cm²předepsaná pevnost betonu

155 mmodolnost proti jednomu zásahu

7 osobplánovaná osádka

72 000 Kčdobová cena s vybavením

Cena nezahrnovala zbraně ani střelivo. Podlaha objektu má tloušťku 50 cm, použité armatury měly průměr 5, 10, 15 a 20 mm.

03 Uvnitř pevnůstky

Každý centimetr měl svůj účel

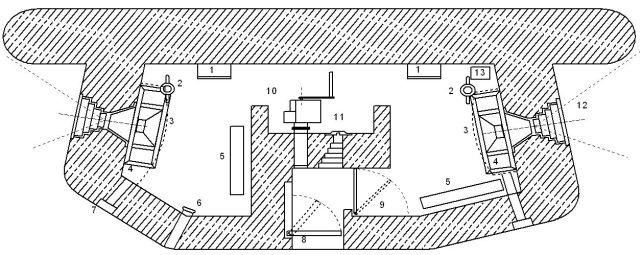

Plánek lehkého objektu vzor 37 s očíslovaným vybavením

01Stolky na výměnu hlavní
02Periskopy
03Lapač zplodin
04Střelecké lavice
05Jímka na chlazení hlavní
06Granátový skluz
07Výduchy zplodin
08Vstupní mříž
09Pancéřové dveře
10Ruční ventilátor
11Vchodová střílna
12Ocelolitinové střílny
13Jímka na srážkovou vodu

A–160

Střílny a palba

Výzbroj obou střeleckých místností

Po stranách objektu jsou ocelolitinové střílny chráněné prodlouženou čelní stěnou. V pravé místnosti je „Strakonická“ lafeta vz. 38 s lehkým kulometem vz. 26, v zadní místnosti „Brněnská“ lafeta vz. 37 s těžkým kulometem vz. 37.

Panoramatické tabulky umožňovaly zajištěnou palbu i při snížené viditelnosti.

Vzduch a bezpečí

Promyšlená ochrana osádky

Ruční ventilátor vytvářel mírný přetlak a odváděl zplodiny vzniklé střelbou. Pro optimální výkon bylo potřeba udržovat přibližně 25 až 35 otáček za minutu.

Dřevěné obložení fungovalo jako tepelná izolace a chránilo osádku před úlomky betonu.

Detail konstrukce

Granátový skluz a maskování

Granátový skluz tvoří litinová roura zabetonovaná pod úhlem 35°. Sloužil k obraně prostoru u vchodu.
